Эксперимент "модерируемое комьюнити" продолжается :)

На моей почте, куда приходили сообщения о премодерации стоял фильтр, который отсеивал все кроме комментов. Поэтому, к сожалению, до меня не доходили посты. Хорошо, что war1and написал об этом. Я, честно говоря, думал, что просто никто не пишет. Отфильтровано 50 заявок на премодерацию (в основном спам), был одобрен один пост :) Прошу прощения у тех, кто хотел, но не мог писать в комьюнити, из-за того, что очередь была забита.
Scientist

Простенькая схема - нужна помощь

Всем доброго времени суток. Только что записался в сообщество :) Есть небольшой вопрос, надеюсь подскажете :)

В общем есть элементарная схема:

Или несколько выходная:

В собранном виде это выглядит вот так:


Первый выключатель включает всю схему о чем показывает один светодиод.
Остальные выключатели включают дальнейшую цепь которая проходит через резистор уменьшающий ток и светодиод.
При этом если устройство не подключено, то и цель не замкнута и соответственно светодиод гореть не будет. Т.е. есть проверка на подключенность устройства.
Далее, при нажатии кнопки ток идет по более простому пути минуя резистор и диод, что вызывает активацию некоего устройства (в этот момент диод гаснет, что свидетельствует что активация устройства произошла).

Так вот, проблема. Устройство требует большого тока, хотябы 5-8 ампер, чего конечно не могут дать простые пальчиковые батарейки, кроны итп, но именно такой ток и требуется. Я понимаю что в цепь нужно встроить конденсатор который будет заряжаться, и затем при нажатии резко высвобождать энергию. Но я совершенно не понимаю КАК его туда нужно встроить :)

Подскажите пожалуйста как должна выглядеть схема с конденсатором (или конденсаторами, если добавлять их во вторую схему), при этом чтобы не терялись начальные возможности пульта: индикация о замыкание цепи на устройстве (т.е. что оно подключено) и другие.

Заранее спасибо! :)
smile

Moderational

В порядке эксперимента ввел премодерацию для постов. Хотелось бы сконцентрировать здесь более интересные и творческие заметки, а более рутинные вопросы оставить для других популярных сообществ :) Я понимаю, что какие-то необычные и интересные штуки люди делают не так часто, и не всегда пишут об этом. Так что тут может получиться в итоге два поста в год - но, в принципе, я ничего плохого в этом не вижу. Не обижайтесь пожалуйста, если я что-то буду не допускать - это нормально :)
Тесновато )))

SRU 8015 и попытка его переделать в TSU 9200

Есть такая байда - универсальные пульты дистанционного управления. Я жуткий фанат единого пульта для всего барахла - посудите сами: Панель, ресивер, хдплеер, сет-топ-бокс для хдтв(акадо), и прочая муйня. Соответственно использовать много пультов - сильно напрягает. И, с бородатых времен, и первого Philips Pronto, я жуткий фанат универсальных пультов.

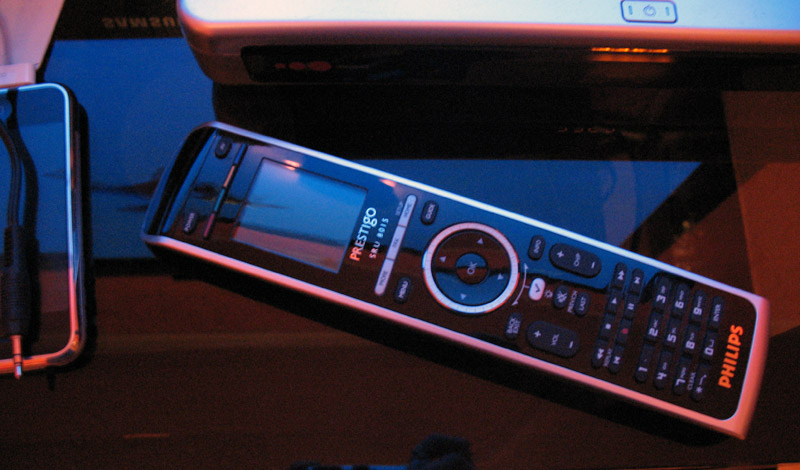

Так вот, к чему я, купил, в конце того года, по глупости, и до конца не разобравшись, SRU 8015.. Вот такой:

Какой-же я дебил что не разобрался, оказывается, этот красавец не подключаемый к компу.. И соответственно нужно тщательно парить мозг с настройкой через его собственное меню, да вдобавок тяжело делать макросы(а при большом кол-ве AV техники они жизненно необходимы).. Ну да ладно, настраиваем один раз, поэтому, пересилив себя - настроил. И тут, в процессе эксплуатации, полезли глюки прошивки. И самый, САМЫЙ противный - когда пульт долго лежит, и подсветка экрана и клавиатуры гаснет - он зараза на нажатие кнопки НЕ МГНОВЕННО реагирует. Т.е. как выглядет - берешь пульт в руки - нажимаешь кнопку, а команду он отдает только через ~1секунду.. Раздражает неимоверно. А потом, чуток позже вылез еще один глюк - он зараза теряет макрос, т.е. выполняет его, но в начальное положение меню не переходит.. Жеесть.

Короче бросил я его, и провалялся он на диване месца три. И тут, решил заново попользоваться, стал вставлять батарейки, и обратил внимание - что сзади есть 4е отверстия, явно для програмирования его на фабрике(!!!).

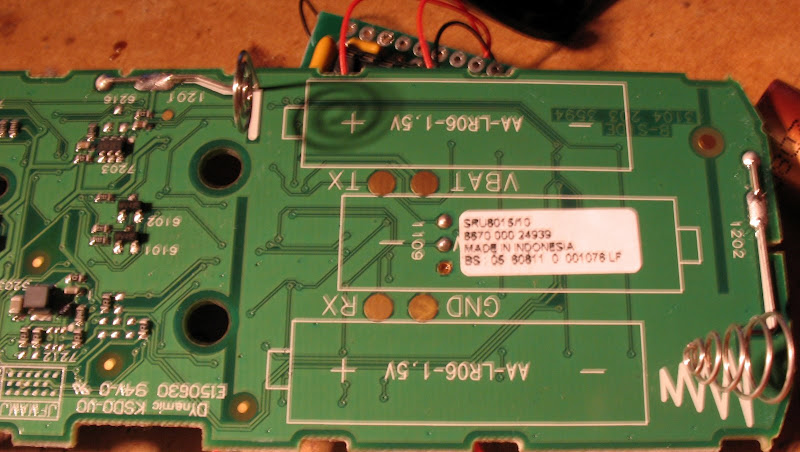

Разобрал. Забавно, Tx, Rx, Gnd, Питание. Веслая картинка вырисовывается - посмотрел, ага, при загрузке сигнал есть, TTL, отличненько, ваяем примитивнейший переходник на MAX232 COM-TTL

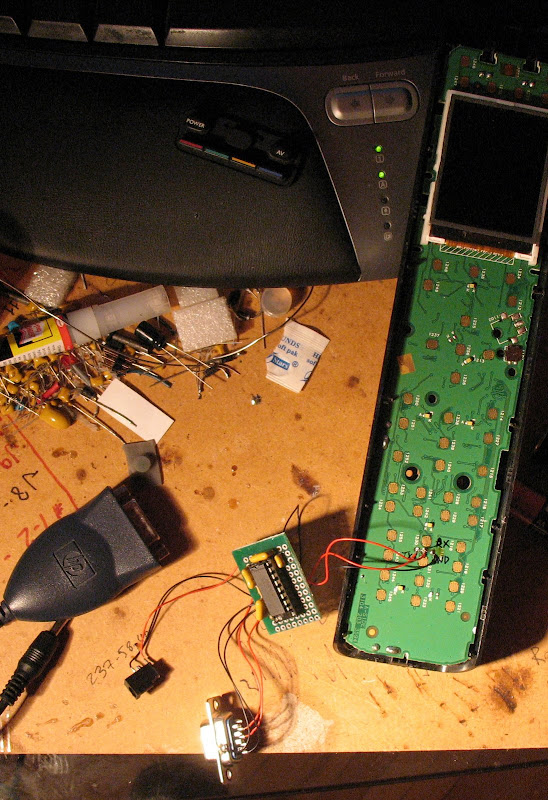

Подключил, проверил, все вроде ок

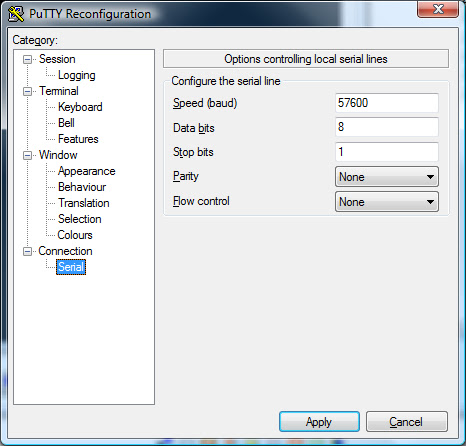

Отлично, настраиваем порт.. Вот здесь провозился долго, пока нашел параметры порта корректные, но все ок, получил связь

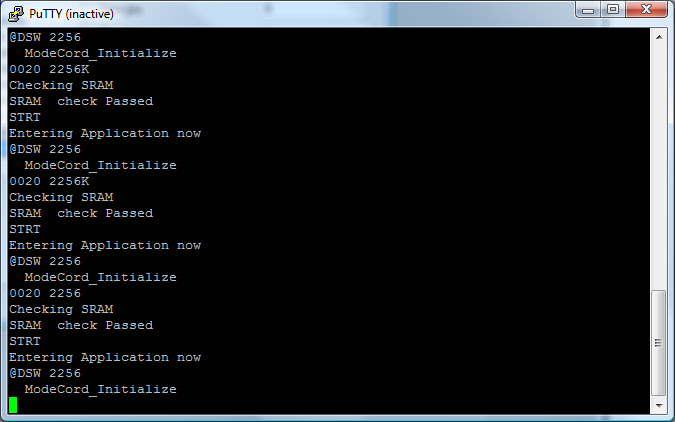

И вот, что при загрузке он пишет.. Теперь глубочайшее уныние - никаких команд не принимает, и флеш риппер с него тоже прошивку выцепить не может..

начал разбираться - Оказывается, есть пульт, TSU 9200, посмотрите на картинку!

Ничего не напоминает? Ага, именно, SRU 8015, только если SRU стоит 5000руб, то TSU стоит уже 30 000руб.. Почувствуйте, называется разницу. Начинаем искать, в интернете полный болтярко - никакой инфы, только случайно набегаю на немецкий форум(http://www.hifi-forum.de/viewthread-122-1918-3.html), где немчура повторило 1-в-1 мой мозговой штурм.. А дальше там-же забуксовало..

Я АБСОЛЮТНО УВЕРЕН, что платформа этих железок идентична, и используется один и тот-же процессор renesas(он-же теперь hitachi), да и все остальное идентично, только в TSU 9200 усть USB-UART преобразователь.. Берем прошивку от 9200, и, к превеликому сожалению, она ничего не дает :(.. Не програмируется пульт, хотя, я УВЕРЕН, он должен спокойно спрограмится. И вся засада в драйверах, явно где-то стоит USB ID, к которому филипсовский драйвер привязан, и все что нужно сделать, это подменить ID, чтобы он пошел програмить через мой USB->COM->TTL преобразователи.. А вот как это сделать.. Эххх, как жаль что я не програмист, т.к. там флешер, который програмит надо-бы по хорошему полностью разобрать, вытащить отдельно прогивку, и тогда, я-бы смог подойти через RENESAS'овский софт, да перешить флешину на пульте, да даже черт с ним, можно было-бы отпаять флеш память, и ее напрямую перепрограмировать, нормальной прошивкой от TSU 9200.. Вот только как этот гребанный флешер от филипса на куски разодрать, и вытащить прошивку.. Хотя тут-же станет вопрос с софтом, т.к. там явно тот-же драйвер philips.sys используется, и здесь, по хорошему, надо со стороны софта ломать..

Вот и возник вопрос - может кто сталкивался, как заставить мой USB-COM эмулироваться как филипсовский преобразователь внутри пультовый?
ehx

J201 помогите...

В схеме есть транзистор J201, но нигде в продаже его нет... Может кто-нибудь продаст парочку? А? Очень надо.

Если никто не продаст, то есть вопрос:
Этот транзистор J201 можно заменить аналогичным КП303А. Но у КП303 четыре ножки, а у J201 - три... как переделать схему под КП303а?

Заранее благодарен.

Спасибо всем ответившим! Решение было найдено: http://chip-dip.ru/library/DOC000215530.JPG

Расскажите про эти антенны пожалуйста.

Немного оффтопик, возможно.
Если кто занимается, занимался этими системами связи скажите пожалуйста на сколько безопасно находится в непосредственной близости за плоскостью больших тарелок, сбоку  (время в районе 15-30 минут)?  Сколь опасно кратковременное пересечение передней поверхности работающей антенны человеком ?
Какая подводимая мощность и на каких частотах это хозяйство работает.
Фото антенн http://shigeru.users.photofile.ru/photo/shigeru/3505464/xlarge/84546680.jpg


PS Спросил бы на "радиосканере", но что-то залогиниться никак сейчас не могу.

гаррель

142ЕН1 и UA723

у меня такая проблема:
есть мксхема 142ен1 и её аналог ua723 для моделирования в микрокапе. не могу никак разобраться в соответствии с парой выводов.
никто не подскажет, где можно посмотреть, потому что я уже перерыла весь и-нет,
или, может, так знаете?..
Бельмондо

Необходима помощь. МСК.

Добрый всем вечер.  В результате чудовищной халатности при попытке сбросить ошибку на принтере, от платы был оторван шлейф, с гнездом. Оторван был таким образом, что нужно его лишь припаять. Сам припаять не могу из-за того, что слишком мелкие контакты, а паяльной станции у меня нет. Подскажите пожалуйста  конторы в Москве, способные припаять мне его за нормальные деньги, так же согласен на взаимовыгодное сотрудничество с частным лицом.

На самом шлейфу около 24х контактов, длиной ряд этих контактов не более 13 мм. Очень малое расстояние между контактами.

1

Дорожки идут к чипу, расстояние между ними так же очень мало.

Вообщем всё. Заранее спасибо. Жду откликов в каментах или на мыло: shrak432@rambler.ru c пометкой шлейф  : ))
